ОСТ 1 31566-80 Винты самонарезающие сталь

Категория:

Описание

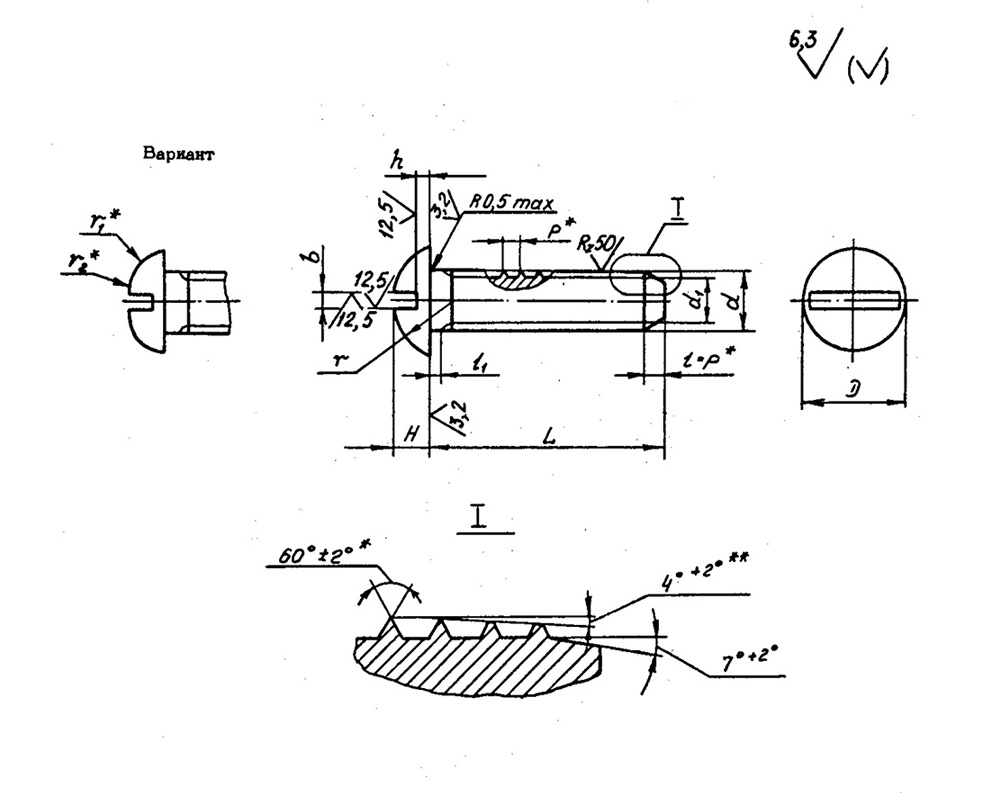

Винты с полукруглой головкой самонарезающие ОСТ 1 31566-80

Материал: Сталь 10

Диаметр резьбы, мм: От 3,0 до 5,0

Покрытие: диаметром d≤4 мм — Ц6.хр, диаметром d=5 мм — Ц9.хр

Аналоги: 3204А

Таблица 1

dd1DHhbP

Пред. откл.

по h14

Недовод

резьбы

l1 max

rr1r2
Пред. откл.Номин.Пред.

откл.

minmaxПред. откл.

по h14

по h12-0,2по h14
3,02,351,80,5+0,1

-0,2

0,861,001,000,83,01,84
3,52,662,10,8±0,21,253,52,46
4,02,972,41,061,201,504,0
5,03,993,01,01,261,511,05,03,09



Таблица 2

L
Пред.
откл.
±0,8		d
33,545
Применяе-
мость		Масса
100 шт.,
кг		Применяе-
мость		Масса
100 шт.,
кг		Применяе-
мость		Масса
100 шт.,
кг		Применяе-
мость		Масса
100 шт.,
кг
60,040———
80,0470,0840,094—
100,0550,0930,1060,192
120,0620,1030,1180,212
140,0690,1130,1310,231
160,0770,1220,1430,251
180,0840,1320,1550,271
200,0920,1420,1670,291
22—0,1510,1790,311
24—0,1610,1920,331
30——0,2280,390
35——0,2590,440



Пример наименования и обозначения самонарезающего винта с полукруглой головкой диаметром d=3 мм и длиной L=12 мм, цинкованного

Винт 3-12-Ц-ОСТ 1 31566-80
