Описание

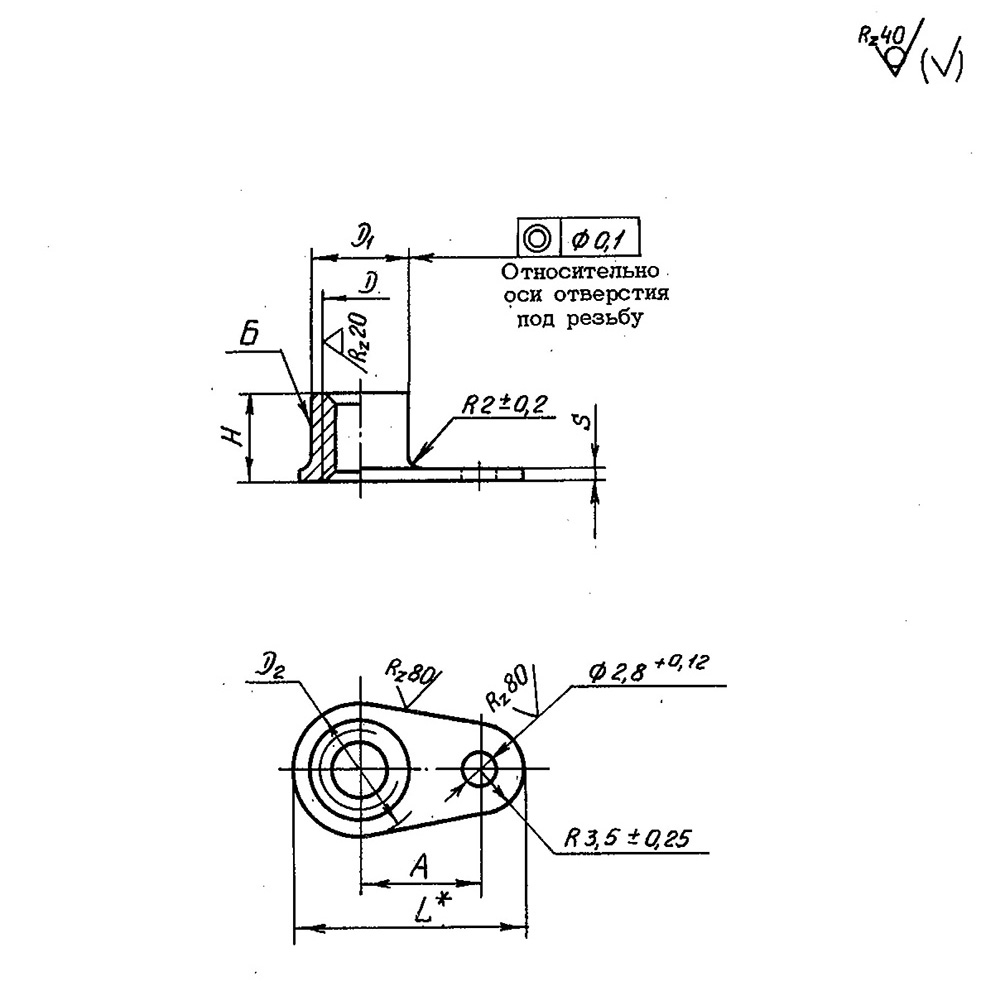

Гайки одноушковые самоконтрящиеся ОСТ 1 33077-80
Материал: Сталь 16ХСН
Диаметр резьбы, мм: От 4 до 6
Покрытие: Ц6-9.хр, Кд6-9.хр
Аналоги: 3383А
Таблица 1
D | Применяе- мость
| D1 | D2 | H | A | L | S +0,2 -0,1 | Масса 100 шт., кг |
Предельные отклонения | ||||||||
по h11 | ±0,2 | по h14 | ±0,2 | |||||
М4 | 5,4 | 8 | 5 | 8 | 15,5 | 0,8 | 0,084 | |
М5 | 6,4 | 6 | 0,115 | |||||
М6 | 7,4 | 10 | 7 | 9 | 17,5 | 0,9 | 0,163 |
Таблица 2
D | Покрытие | |||
Ц6-9.хр | Кд6-9.хр | |||
Код ОКП | КЧ | Код ОКП | КЧ | |
М4 | 75 9415 5901 | 03 | 75 9415 5911 | 01 |
М5 | 75 9415 5902 | 02 | 75 9415 5912 | 00 |
М6 | 75 9415 5903 | 01 | 75 9415 5913 | 10 |
Пример наименования и обозначения самоконтрящейся одноушковой гайки с резьбой М6, цинкованной:
Гайка 6-Ц-ОСТ 1 33077-80
То же, кадмированной:
Гайка 6-Кд-ОСТ 1 33077-80
