ОСТ 1 31158-80 Болты с плоско-выпуклой головкой сталь

ОСТ 1 31158-80 Болты с плоско-выпуклой головкой сталь

Категория: БОЛТЫ (ОСТ)

Описание
Отзывы (0)

Описание

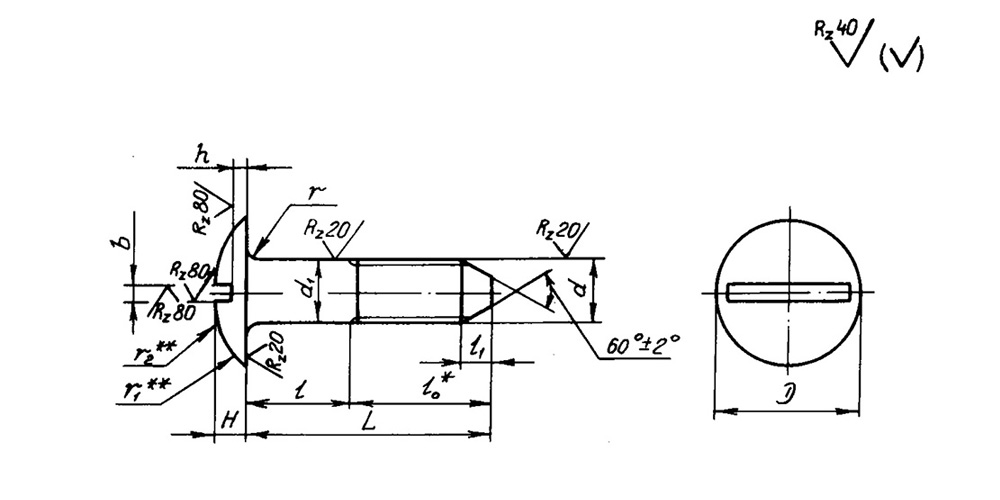

Болты с плоско-выпуклой головкой и направляющим конусом ОСТ 1 31158-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 4 до 10

Покрытие: С резьбой М4 — Ц6-9.хр, Кд6-9.хр; с резьбой более М4 — Ц9.хр, Кд9.хр

Аналоги: 4991А

Таблица 1

d	d1	D	H	h		b	r	r1	r2	l1		l0
	Пред. откл.			Номин.	Пред. откл.	Пред. откл.				Номин.	Пред. откл.
	по h11	по h14		Номин.	Пред. откл.	по H14	±0,2	по h14		Номин.	Пред. откл.
М4	4	10,0	2,0	0,8	-0,20	1,0	0,5	4	12	1,5	-0,35	10
М5	5	12,0	2,4	1,0	-0,25	1,2		5	15	2,0	-0,40	12
М6	6	14,0	2,8	1,2		1,6		6	20	3,0	-0,50	14
М8	8	18,0	3,0	1,2		1,6	0,8	6	21	3,5	-0,62	16
М10	10	19,2	3,6	1,5		2,0	0,8	8	23	4,0	-0,75	19

Таблица 2

L		d
Номин.	Пред. откл.	М4		М5		М6		М8		М10
Номин.	Пред. откл.	Применяе- мость	l Пред. откл. -0,35	Применяе- мость	l Пред. откл. -0,4	Применяе- мость	l Пред. откл. -0,5	Применяе- мость	l Пред. откл. -0,62	Применяе- мость	l Пред. откл. -0,75
10	±0,2		Х		—		—		—		—
12			2		Х		—		—		—
14			4		2		Х		—		—
16			6		4		Х		—		—
18			8		6		4		—		—
20			10		8		6		—		—
22			12		10		8		6		—
24	±0,3		14		12		10		8		—
26			16		14		12		10		7
28			18		16		14		12		9
30			20		18		16		14		11
32			22		20		18		16		13
34			24		22		20		18		15
36			26		24		22		20		17
38			28		26		24		22		19
40			30		28		26		24		21
42			—		30		28		26		23
44			—		32		30		28		25
46			—		34		32		30		27
48			—		36		34		32		29
50			—		38		36		34		31
52	±0,5		—		—		38		36		33
54			—		—		40		38		35
56			—		—		42		40		37
58			—		—		44		42		39
60			—		—		46		44		41
62			—		—		48		46		43
64			—		—		—		48		45
66			—		—		—		50		47
68			—		—		—		52		49
70			—		—		—		54		51
72			—		—		—		56		53
74			—		—		—		58		55
76			—		—		—		60		57
78			—		—		—		62		59
80			—		—		—		64		61
82			—		—		—		66		63
84			—		—		—		—		65
86			—		—		—		—		67
88			—		—		—		—		69
90			—		—		—		—		71
92			—		—		—		—		73
94			—		—		—		—		75
96			—		—		—		—		77
98			—		—		—		—		79
100			—		—		—		—		81

Таблица 3

L, мм	d
	М4	М5	М6	М8	М10
	Масса 100 шт., кг
10	0,12	—	—	—	—
12	0,14	0,23	—	—	—
14	0,16	0,26	0,38	—	—
16	0,18	0,29	0,42	—	—
18	0,20	0,32	0,46	—	—
20	0,22	0,35	0,51	—	—
22	0,24	0,38	0,55	0,94	—
24	0,26	0,41	0,60	1,02	—
26	0,28	0,44	0,64	1,10	1,64
28	0,30	0,47	0,68	1,18	1,70
30	0,32	0,50	0,73	1,25	1,77
32	0,34	0,54	0,77	1,33	1,89
34	0,36	0,57	0,82	1,41	2,02
36	0,38	0,60	0,86	1,49	2,12
38	0,40	0,63	0,91	1,57	2,23
40	0,42	0,66	0,95	1,65	2,35
42	—	0,69	1,00	1,73	2,46
44	—	0,72	1,04	1,81	2,58
46	—	0,75	1,08	1,88	2,68
48	—	0,78	1,13	1,96	2,79
50	—	0,81	1,17	2,04	2,91
52	—	—	1,21	2,12	3,03
54	—	—	1,25	2,20	3,15
56	—	—	1,29	2,28	3,27
58	—	—	1,33	2,36	3,39
60	—	—	1,37	2,43	3,49
62	—	—	1,41	2,50	3,59
64	—	—	—	2,57	3,69
66	—	—	—	2,64	3,79
68	—	—	—	2,71	3,89
70	—	—	—	2,78	3,99
72	—	—	—	2,85	4,09
74	—	—	—	2,92	4,19
76	—	—	—	2,99	4,29
78	—	—	—	3,06	4,39
80	—	—	—	3,13	4,49
82	—	—	—	3,20	4,60
84	—	—	—	—	4,70
86	—	—	—	—	4,80
88	—	—	—	—	4,90
90	—	—	—	—	5,00
92	—	—	—	—	5,10
94	—	—	—	—	5,20
96	—	—	—	—	5,30
98	—	—	—	—	5,40
100	—	—	—	—	5,50

Пример наименования и обозначения болтов с плоско-выпуклой головкой и направляющим конусом, с резьбой М6 и длиной L=24 мм, цинкованного:

Болт 6-24-Ц-ОСТ 1 31158-80

То же, кадмированного:

Болт 6-24-Кд-ОСТ 1 31158-80
