ОСТ 1 12086-77 Болты с потайной головкой углом 90° из титанового сплава для соединений

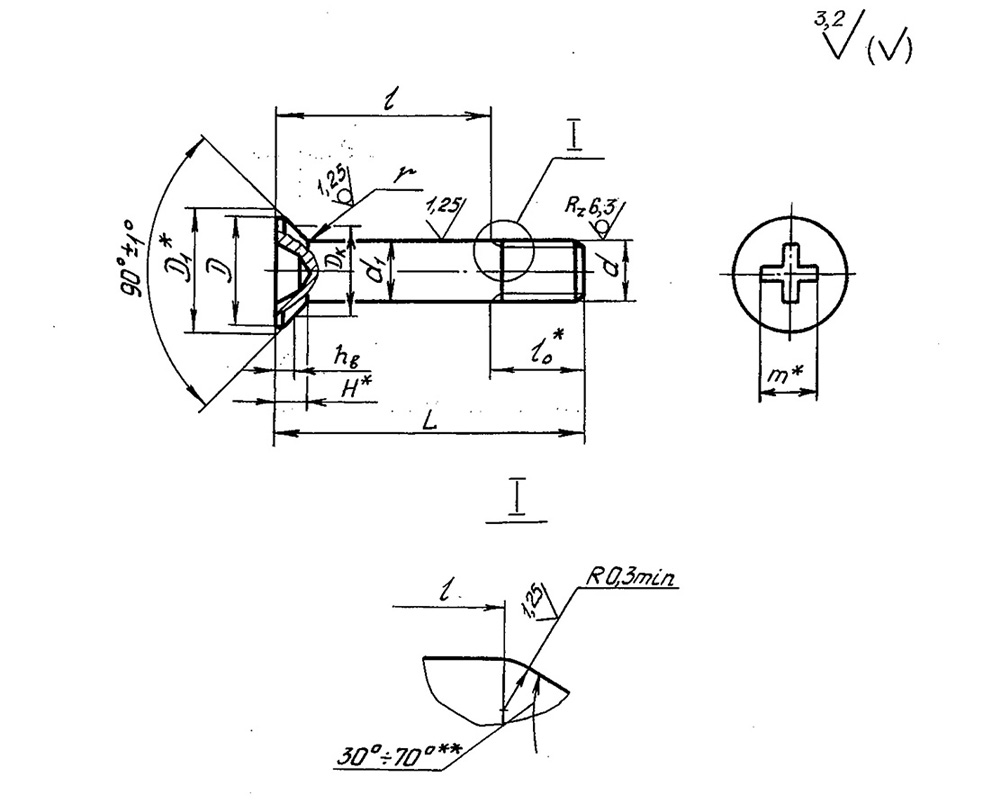

Болты с потайной головкой 90º из титанового сплава для соединений со специальной переходной посадкой ОСТ 1 12086-77
Материал: Титановый сплав ВТ16
Диаметр, мм: От 5 до 10
Покрытие: Ан.Окс 2-3
Таблица 1
| d | d1 | D min
| D1 | H | r Пред. откл. -0,3 | l0 | Шлиц по ГОСТ 10753-86 | |||||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номер | Глубина вхождения калибра | |||||||
| min | max | m | ||||||||||
| MR5-6e | 5 | +0,022 +0,004 | 9,0 | 10 | 2,5 | -0,12 | 0,7 | 8 | 2 | 2,01 | 2,51 | 4,6 |
| MR6-6e | 6 | 11,0 | 12 | 3,0 | 10 | 3 | 2,33 | 2,83 | 6,2 | |||
| MR8-6e | 8 | +0,028 +0,006 | 14,8 | 16 | 4,0 | -0,16 | 0,9 | 12 | 3,33 | 3,83 | 7,2 | |
| MR10-6e | 10 | 18,8 | 20 | 5,0 | 13 | 4 | 4,47 | 4,97 | 9,4 | |||
Таблица 2
| L | d | ||||||||
| Номин. | Пред. откл. | MR5 | MR6 | MR8 | MR10 | ||||
| Применяемость | l Пред. откл. -0,4 | Применяемость | l Пред. откл. -0,5 | Применяемость | l Пред. откл. -0,62 | Применяемость | l Пред. откл. -0,75 | ||
| 12 | ±0,2 | 4 | — | — | — | ||||
| 13 | 5 | — | — | — | |||||
| 14 | 6 | — | — | — | |||||
| 15 | 7 | 5 | — | — | |||||
| 16 | 8 | 6 | — | — | |||||
| 17 | 9 | 7 | — | — | |||||
| 18 | 10 | 8 | 6 | — | |||||
| 19 | 11 | 9 | 7 | — | |||||
| 20 | 12 | 10 | 8 | — | |||||
| 21 | 13 | 11 | 9 | 8 | |||||
| 22 | 14 | 12 | 10 | 9 | |||||
| 23 | ±0,3 | 15 | 13 | 11 | 10 | ||||
| 24 | 16 | 14 | 12 | 11 | |||||
| 25 | 17 | 15 | 13 | 12 | |||||
| 26 | 18 | 16 | 14 | 13 | |||||
| 27 | 19 | 17 | 15 | 14 | |||||
| 28 | 20 | 18 | 16 | 15 | |||||
| 29 | 21 | 19 | 17 | 16 | |||||
| 30 | 22 | 20 | 18 | 17 | |||||
| 31 | 23 | 21 | 19 | 18 | |||||
| 32 | 24 | 22 | 20 | 19 | |||||
| 33 | 25 | 23 | 21 | 20 | |||||
| 34 | 26 | 24 | 22 | 21 | |||||
| 35 | 27 | 25 | 23 | 22 | |||||
| 36 | 28 | 26 | 24 | 23 | |||||
| 37 | 29 | 27 | 25 | 24 | |||||
| 38 | 30 | 28 | 26 | 25 | |||||
| 39 | 31 | 29 | 27 | 26 | |||||
| 40 | 32 | 30 | 28 | 27 | |||||
| 41 | — | 31 | 29 | 28 | |||||
| 42 | — | 32 | 30 | 29 | |||||
| 44 | — | 34 | 32 | 31 | |||||
| 46 | — | 36 | 34 | 33 | |||||
| 48 | — | 38 | 36 | 35 | |||||
| 50 | — | 40 | 38 | 37 | |||||
| 52 | ±0,5 | — | — | 40 | 39 | ||||
| 54 | — | — | 42 | 41 | |||||
| 56 | — | — | 44 | 43 | |||||
| 58 | — | — | 46 | 45 | |||||
| 60 | — | — | 48 | 47 | |||||
| 62 | — | — | 50 | 49 | |||||
| 64 | — | — | 52 | 51 | |||||
| 66 | — | — | 54 | 53 | |||||
| 68 | — | — | 56 | 55 | |||||
| 70 | — | — | — | 57 | |||||
| 72 | — | — | — | 59 | |||||
| 74 | — | — | — | 61 | |||||
| 76 | — | — | — | 63 | |||||
| 78 | — | — | — | 65 | |||||
| 80 | — | — | — | 67 | |||||
| 82 | — | — | — | 69 | |||||
| 84 | — | — | — | 71 | |||||
Таблица 3
| L, мм | d | |||
| MR5 | MR6 | MR8 | MR10 | |
| Масса 100 шт., кг | ||||
| 12 | 0,117 | — | — | — |
| 13 | 0,125 | — | — | — |
| 14 | 0,133 | — | — | — |
| 15 | 0,142 | 0,217 | — | — |
| 16 | 0,151 | 0,228 | — | — |
| 17 | 0,159 | 0,239 | — | — |
| 18 | 0,168 | 0,250 | 0,470 | — |
| 19 | 0,177 | 0,261 | 0,493 | — |
| 20 | 0,186 | 0,272 | 0,516 | — |
| 21 | 0,194 | 0,283 | 0,539 | 0,865 |
| 22 | 0,203 | 0,294 | 0,562 | 0,900 |
| 23 | 0,211 | 0,305 | 0,585 | 0,935 |
| 24 | 0,220 | 0,316 | 0,608 | 0,970 |
| 25 | 0,229 | 0,327 | 0,631 | 1,005 |
| 26 | 0,238 | 0,338 | 0,654 | 1,040 |
| 27 | 0,247 | 0,349 | 0,677 | 1,075 |
| 28 | 0,258 | 0,360 | 0,700 | 1,110 |
| 29 | 0,266 | 0,371 | 0,723 | 1,145 |
| 30 | 0,275 | 0,382 | 0,746 | 1,180 |
| 31 | 0,284 | 0,393 | 0,789 | 1,215 |
| 32 | 0,293 | 0,404 | 0,812 | 1,250 |
| 33 | 0,302 | 0,415 | 0,825 | 1,285 |
| 34 | 0,314 | 0,426 | 0,848 | 1,220 |
| 35 | 0,320 | 0,437 | 0,871 | 1,255 |
| 36 | 0,329 | 0,448 | 0,894 | 1,290 |
| 37 | 0,338 | 0,459 | 0,917 | 1,325 |
| 38 | 0,347 | 0,460 | 0,940 | 1,360 |
| 39 | 0,356 | 0,471 | 0,963 | 1,395 |
| 40 | 0,365 | 0,482 | 0,986 | 1,430 |
| 41 | — | 0,493 | 1,009 | 1,465 |
| 42 | — | 0,504 | 1,032 | 1,500 |
| 44 | — | 0,526 | 1,078 | 1,570 |
| 46 | — | 0,550 | 1,124 | 1,640 |
| 48 | — | 0,574 | 1,170 | 1,710 |
| 50 | — | 0,598 | 1,216 | 1,780 |
| 52 | — | — | 1,262 | 1,850 |
| 54 | — | — | 1,318 | 1,920 |
| 56 | — | — | 1,364 | 1,990 |
| 58 | — | — | 1,410 | 2,060 |
| 60 | — | — | 1,456 | 2,130 |
| 62 | — | — | 1,502 | 2,200 |
| 64 | — | — | 1,548 | 2,270 |
| 66 | — | — | 1,604 | 2,340 |
| 68 | — | — | 1,650 | 2,410 |
| 70 | — | — | — | 2,480 |
| 72 | — | — | — | 2,550 |
| 74 | — | — | — | 2,620 |
| 76 | — | — | — | 2,690 |
| 78 | — | — | — | 2,760 |
| 80 | — | — | — | 2,830 |
| 82 | — | — | — | 2,900 |
| 84 | — | — | — | 2,970 |
Пример наименования и обозначения болта с потайной головкой 90° из титанового сплава для соединений со специальной переходной посадкой с резьбой MR6 и длиной L=24 мм, анодированного:
Болт 6-24-Ан.Окс-ОСТ 1 12086-77
